Модульная деаэрационная установка атмосферного типа

МОДУЛЬНАЯ ДЕАЭРАЦИОННАЯ УСТАНОВКА АТМОСФЕРНОГО ТИПА

Назначение:

Деаэраторы являются агрегатами для подготовки технической воды, удаляют из нее воздушные примеси. Использование деаэраторов обусловлено тем, что вода в котельном оборудовании и котлах обладает высокой склонностью к коррозии из-за растворённых в ней частиц кислорода, углеводородных газов и других газовых включений, которые вызывают окисление металла при контакте с ним.

Устройство модульной деаэрационой установки атмосферного типа:

• деаэратор атмосферный центробежно-вихревой ДЦВ (нерж.) – 1 шт.;
• бак капельной диспергации (деаэраторный бак) – 1 шт.;
• охладитель выпара (нерж.) – 1 шт.;
• трубопроводы обвязки оборудования, клапаны предохранительные, клапан-отсекатель на аварийном переливе, КИПиА, крепление для тепловой изоляции в границах поставляемого модуля).

ДЕАЭРАЦИОННЫЕ АППАРАТЫ, ИЗ КОТОРЫХ СОСТОИТ УСТАНОВКА:

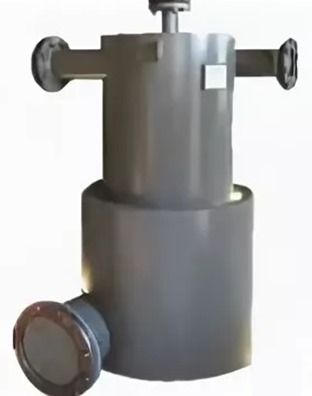

ДЕАЭРАТОР ЦЕНТРОБЕЖНО – ВИХРЕВОЙ (ДЦВ) с подводом греющей среды
ДЕАЭРАТОР ЦЕНТРОБЕЖНО – ВИХРЕВОЙ (ДЦВ) без подвода греющей среды

Назначение ДЦВ:

ДЦВ предназначен для удаления основной массы газов из деаэрированной воды, нагретой выше точки насыщения при вакууме, нормальных условиях и повышенном давлении. ДЦВ состоит из двух типов конструкций: смешивающего, где греющая среда подаётся прямо в деаэратор, и начального эффекта, когда деаэрированная вода нагревается до температуры кипения за пределами деаэратора.

Порядок монтажа и подготовка к работе:

Пуск центробежно-вихревого деаэратора в работу производится в следующем порядке:

• проводится продувка и нагрев трубопровода подачи греющего пара;
• открывается клапан на подводящей трубе деаэрированной воды;
• открывается клапан на подводящей трубе конденсата;
• датчик давления контролирует достижение необходимого давления пара в корпусе деаэратора, которое соответствует температуре насыщения деаэрированной воды.

Нормальная работа ДЦВ подтверждается разницей температур в 0,5–1 °C по термометру на трубопроводе деаэрированной воды на выходе из центробежно-вихревого деаэратора и расчётной температурой насыщения, определённой на основе показаний датчика давления, установленного на деаэраторе.

Обычно центробежно-вихревой деаэратор используется в закрытых помещениях при температуре выше 0 °C. Установка ДЦВ на открытом воздухе возможна только в исключительных случаях (по решению проектной организации).

Запрещено запускать ДЦВ в следующих ситуациях:

• если давление воды в трубопроводе деаэрированной воды ниже минимального значения;
• если в сосуде обнаружены трещины, утончение стенок, коррозия, протечки воды и пара в сварных швах и фланцевых соединениях;
• при неисправности приборов контроля и безопасности.

Центробежно-вихревой деаэратор должен регулярно проверяться в соответствии с инструкцией по техническому обслуживанию.
